TERMINOLOGIE DES GLACES
Il existe une terminologie internationalement reconnue des formes et des conditions glacielles. Ces travaux terminologiques ont été coordonnés par l'Organisation météorologique mondiale. La terminologie ainsi établie sert de fondement à la description de l'état des glaces par le Service canadien des glaces d'Environnement Canada, et est décrite en détails dans la dernière édition du MANICE.
TYPES DE GLACE DE MER
Glace de mer Toute forme de glace trouvée en mer qui résulte du gel de l'eau de mer.
Nouvelle glace Terme général s'appliquant à toute glace formée récemment et comprenant le frasil, le sorbet, la gadoue et la shuga. Ces types de glace sont composés de cristaux de glace qui ne sont encore que faiblement soudés entre eux par le gel (s'ils le sont) et n'ont un aspect défini que lorsqu'ils flottent en surface.
Frasil Fines aiguilles ou plaquettes de glace en suspension dans l'eau.
Sorbet Stade de congélation postérieur au frasil; les cristaux commencent à s'agglutiner pour former en surface une couche épaisse comme de la soupe. Le sorbet réfléchit peu la lumière et donne à l'eau une apparence mate. Ce type de glace est souvent confondu avec une nappe de pétrole en raison de son apparence semblable en eau libre.
Gadoue Neige saturée et mêlée d'eau reposant sur la terre ou la glace, ou masse visqueuse flottant sur l'eau après une forte chute de neige.
Shuga Accumulation de morceaux de glace blanche et spongieuse ayant quelques centimètres de diamètre; ils se forment à partir de sorbet ou de gadoue et, quelquefois, de glace de fond remontant à la surface.
Nilas Couche de glace mince et élastique, ondulant facilement sur les vagues et la houle ou sous la pression, et formant sous cette dernière des avancées en forme de « doigts » entrecroisés (formation de doigts de glace flottante). Cette couche a une surface mate et peut atteindre 10 cm d'épaisseur. On peut distinguer le nilas sombre et le nilas clair, selon leur degré de transparence.
Nilas sombre Nilas ayant jusqu'à 5 cm d'épaisseur et une couleur très sombre.
Nilas clair Nilas ayant plus de 5 cm d'épaisseur et dont la couleur est plus claire que le nilas sombre.
Jeune glace Glace au stade de transition entre le nilas et la glace de première année, d'une épaisseur de 10 à 30 cm. Elle peut être divisée en glace grise et en glace blanchâtre.
Glace grise Jeune glace de 10 à 15 cm d'épaisseur. Elle est moins souple que le nilas et se brise sous l'effet de la houle; en général, les fragments se chevauchent sous la pression.
Glace blanchâtre Jeune glace de 15 à 30 cm d'épaisseur qui, sous l'effet de la pression, aura plus tendance à former des crêtes qu'à se chevaucher.
Glace de première année Glace n'ayant qu'un seul hiver de formation et provenant de jeune glace; son épaisseur varie entre 30 cm et 2 m. Elle se subdivise en trois types de glace : glace mince de première année (glace blanche), glace moyenne de première année et glace épaisse de première année.
Glace mince de première année Glace de première année de 30 à 70 cm d'épaisseur.
Glace moyenne de première année Glace de première année de 70 à 120 cm d'épaisseur.
Glace épaisse de première année Glace de première année de plus de 120 cm d'épaisseur.
Vieille glace Glace de mer ayant survécu à au moins un été de fonte. La plupart des caractéristiques topographiques de la vieille glace sont plus arrondies que celles de la glace de première année. Elle peut se diviser en glace de deuxième année et en glace de plusieurs années.
Glace de deuxième année Vieille glace n'ayant subi qu'un été de fonte. Comme elle est plus épaisse et moins dense que la glace de première année, une partie plus importante émerge
de l'eau. Contrairement à ce qui se passe avec la glace de plusieurs années, la fonte d'été produit un motif régulier de nombreuses petites mares d'eau. Les endroits où la glace est vive et les mares d'eau sont généralement d'un bleu vert.
Glace de plusieurs années Vieille glace qui a survécu à au moins deux étés de fonte. Les hummocks sont encore plus arrondis que dans le cas d'une glace de deuxième année, et la glace est presque exempte de sel. Là où la glace est vive, sa couleur est généralement bleue. La fonte détermine une configuration qui se caractérise par de grandes mares irrégulières liées entre elles et un réseau de drainage bien développé
FORMES DE GLACE
Glace en crêpes Morceaux de glace surtout de forme circulaire ayant de 30 cm à 3 m de diamètre et jusqu'à 10 cm d'épaisseur, avec des bords relevés en raison de l'impact entre les morceaux. Ils peuvent se former sous l'effet d'une faible houle à partir de sorbet, de gadoue ou de shuga ou à la suite de la fragmentation de glace vitrée ou de nilas, ou encore à partir de glace grise s'il y a une forte houle ou de grosses vagues. La glace en crêpes se forme aussi parfois en profondeur, à l'interface de deux masses d'eau ayant des caractéristiques physiques différentes, d'où elle
remonte en surface. Elle peut rapidement couvrir de grandes étendues d'eau.
Glaçon Tout fragment de glace relativement plat mesurant moins de 20 m d'extension.
Petit glaçon Glaçon de moins de 2 m d'extension horizontale.
Floe Tout fragment de glace relativement plat mesurant 20 m d'extension ou plus. Selon leur extension horizontale, les floes se subdivisent ainsi :
Petit floe De 20 à 100 m d'extension.
Floe moyen De 100 à 500 m d'extension.
Grand floe De 500 m à 2 km d'extension.
Floe immense De 2 à 10 km d'extension.
Floe géant Plus de 10 km d'extension.
Floe de batture Grand floe épais, inégal et décoloré, mesurant souvent plus de 8 km d'extension, qui se forme en amont des hauts-fonds, des petites îles et le long des estrans du fleuve Saint-Laurent et de son estuaire lorsqu'une température froide précède ou accompagne les marées de mortes-eaux. Le floe de batture se compose de glaces de différentes épaisseurs formées sous la pression à marée descendante; cette masse se soude sous l'action du gel et se forme à chaque marée successive. Comme l'amplitude des marées augmente entre les mortes-eaux et les sources, de grands pans de glace échouée se détachent et dérivent au gré du courant vers la partie nord-ouest du golfe du Saint-Laurent. Il s'agit ici d'une description canadienne que l'on ne retrouve pas dans la nomenclature de l'Organisation météorologique mondiale.
Sarrasins (brash) Accumulation de glace flottante composée de fragments qui n'ont pas plus de 2 m d'extension et qui viennent de la rupture d'autres formes de glace. Les sarrasins peuvent aussi se trouver dans le passage ouvert par un brise-glace.
Banquise côtière Glace qui se forme et reste fixe le long de la côte, où elle est liée soit au rivage, soit à un mur ou à une falaise de glace, soit entre des hauts-fonds ou à des icebergs échoués. Des fluctuations verticales peuvent être observées lorsque le niveau de la mer varie. La banquise côtière peut être formée sur place à partir de l'eau de mer ou d'une banquise de n'importe quel âge retenue au rivage par le gel; elle peut s'étendre sur quelques mètres comme sur plusieurs centaines de kilomètres à partir de la côte. La banquise côtière peut être constituée de glace de plus d'un an et on peut alors la désigner en employant l'expression correspondant à son âge (vieille, de deuxième année ou de plusieurs années). Si elle s'élève à plus de 2 m au-dessus du niveau de la mer, on l'appelle « plateau de glace ».
Dans les zones de fortes marées, une fissure de marée où peuvent se trouver des crêtes de pression ou des nappes d'eau libre risque de se former le long du littoral.
Glace échouée Glace flottante qui est échouée dans des eaux peu profonde
RÉPARTITION DES GLACES
Glaces à la dérive/banquise
Terme utilisé dans un sens très large et désignant toute étendue de glace autre que la banquise côtière, quelle que soit sa forme ou la façon dont elle est disposée. Lorsque sa concentration est élevée, c'est-à-dire de 7/10 et plus, le terme « glaces à la dérive » peut être remplacé par le terme « banquise », ou « pack ».
Couverture de glace Rapport entre une surface de glace de concentration quelconque et la surface totale de la mer dans un grand secteur géographique, qui peut être le globe tout entier, un hémisphère ou une entité océanographique déterminée comme la baie de Baffin ou la mer de Barents.
CONCENTRATION DES GLACES
Concentration Rapport exprimé en dixièmes qui indique quelle proportion de la surface de la mer, dans la zone étudiée, est couverte de glace. La concentration totale fait référence aux glaces présentes à tout stade de formation, et la concentration partielle, aux glaces d'un stade particulier ou d'une forme particulière; elle représente seulement une partie de la concentration totale.
Banquise consolidée Glace flottante dont la concentration est de 10/10 et où les floes ont été soudés par le gel.
Banquise compacte Glace flottante dont la concentration est de 10/10 et où il n'y a pas d'eau visible.
Banquise très serrée Glace flottante dont la concentration est de 9/10 à moins de 10/10.
Banquise serrée Glace flottante dont la concentration est de 7/10 à 8/10 et qui se compose de floes dont la plupart sont en contact.
Banquise lâche Glace flottante dont la concentration est de 4/10 à 6/10 avec de nombreux chenaux et polynies. Les floes n'y sont généralement pas en contact les uns avec les autres.
Banquise très lâche Glace dont la concentration est de 1/10 à 3/10 et où il y a plus d'eau libre que de glace.
Eau libre Grande étendue d'eau librement navigable dans laquelle la glace est présente à des concentrations inférieures à 1/10; aucune glace d'origine terrestre n'y est présente.
Eau bergée Zone d'eau librement navigable dans laquelle il y a des glaces d'origine terrestre. Il peut y avoir d'autres types de glaces, mais leur concentration totale est inférieure à 1/10.
Eau libre de glace Aucune glace n'est présente; s'il y a de la glace de quelque type que ce soit, ce terme ne doit pas être employé.
Navigation dans le grand nord canadien : météorologie et glace
Au cours du bref été la glace s'ouvre suffisamment pour permettre l'accés au passage du nord-ouest. La surveillance de l'état de la glace doit être précoce pour planifier sa route. En effet d'une année sur l'autre ces conditions de glace peuvent-être changeante, les limites de glaces peuvent devenir rapidement obsolète et les coups de vents forts modifient eux aussi rapidement les champs de glace. Il est donc indispensable d'avoir à bord les moyens de recevoir, pour la sécurité du navire et de l'équipage, toutes les informations utiles autant météorologiques que glaciaire.
Pour cela le service hydrographique canadien met à la disposition des voyageurs une série de documents indispensable à consulter, avant de partir, pour appréhender au mieux le contexte de cet environnement si particulier. http://www.tc.gc.ca

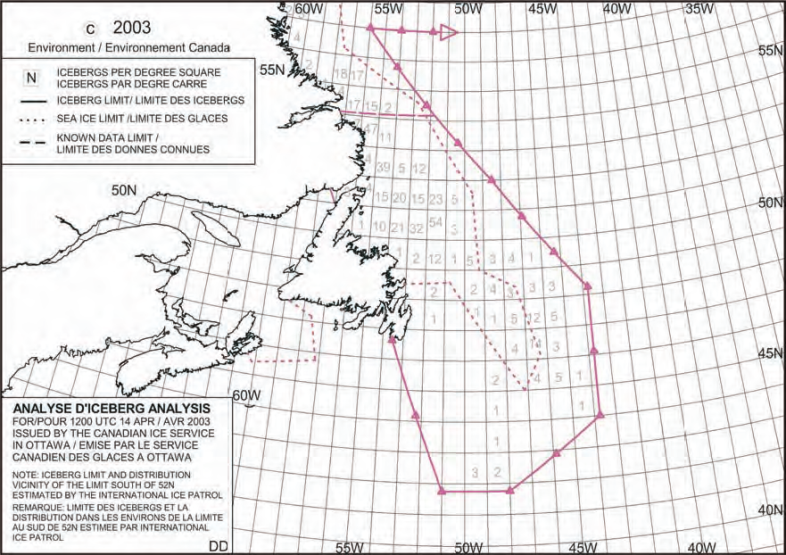

Le service météorologique, pour sa part, émet régulièrement des cartes des glaces qu'il est bon de savoir "traduire" pour les navigations dans l'Arctique canadien. Ces cartes sont obtenues sur le site Environnement Canada http://www.ec.gc.ca/glaces-ice/default.asp?lang=Fr&n=D32C361E-1 La réception de ces cartes nécessitent une connection internet à bord, ce qui est difficile d'obtenir en dehors des quelques liaisons possibles dans les hameaux ou petites villes reculées et éparpillées le long de la côte du Groenland ou du passage du Nord-Ouest lui-même.
Un recepteur de carte météo permet aussi de recevoir des cartes de glaces ainsi que les prévisions météorologiques.
Les émissions via le Navtex: sur 490kHz CAN 490,0 [D] VCK Riviere-au-Renard, QC 0035, 0435, 0835, 1235, 1635, 2035 50° 11' N 66° 07' W 300 IV FF
CAN 490,0 [J] VCO Sydney, NS 0255, 0655, 1055, 1455, 1855, 2255 46° 11' N 59° 54' W 300 IV FF
CAN 490,0 [S] VFF Iqaluit, NU 0300, 0700, 1100, 1500, 1900, 2300 63° 44' N 68° 33' W 150 IV FF
CAN 490,0 [V] VAR-3 Fundy, NB 0335, 0735, 1135, 1535, 1935, 2335 43° 45' N 66° 10' W 300 IV FF
sur518 KhZ CAN 518,0 [C] VCK Riviere-au-Renard, QC 0020, 0420, 0820, 1220, 1620, 2020 50° 11' N 66° 07' W 300 IV EE
CAN 518,0 [D] VAJ Prince Rupert, BC 0030, 0430, 0830, 1230, 1630, 2030 54° 18' N 130° 25' W 300 XII EE
CAN 518,0 [H] XMJ 329 Prescott, ON 0110, 0510, 0910, 1310, 1710, 2110 45° 42' N 125° 32' W 300 IV EE
CAN 518,0 [H] XLK835 Tofino, BC 0110, 0510, 0910, 1310, 1710, 2110 48° 56' N 125° 32' W 300 XII EE
CAN 518,0 [O] VON St. Johns, NL 0220, 0620, 1020, 1410, 1810, 2210 47° 37' N 52° 40' W 300 IV EE
CAN 518,0 [P] XLJ 895 Thunder Bay, ON 0230, 0630, 1030, 1430, 1830, 2230 48° 26' N 89° 13' W 300 IV
CAN 518,0 [Q] VCO Sydney, NS 0240, 0640, 1040, 1440, 1840, 2240 46° 11' N 59° 54' W 300 IV EE
CAN 518,0 [T] VFF Iqaluit, NT 0310, 0710, 1110, 1510, 1910, 2310 63° 44' N 68° 33' W 150 IV EE
CAN 518,0 [U] VAR-3 Fundy, NB 0320, 0720, 1120, 1520, 1920, 2320 45° 14' N 65° 59' W 300 IV EE
CAN 518,0 [X] VOK Labrador, NL 0350, 0750, 1150, 1550, 1950, 2350 53° 18' N 60° 33' W 300 IV EE
Sur VHF : canaux 21B, 25B et 83B sur la côte de l’Atlantique et dans les Grands Lacs; canaux 21B et Wx1, 2, 3 sur la côte du Pacifique; diffusion VHF de Radiométéo Canada (Environnement Canada) à Vancouver, Toronto, Montréal et Halifax; Météo maritime canadienne ;
Interprétation des cartes des glaces
Les cartes des glaces observées ou interprétées doivent comporter des lignes de démarcation de tous les changements relativement aux paramètres des glaces. Toutefois, les exigences relatives aux cartes quotidiennes d'analyse des glaces ont été formulées de concert avec la Garde côtière canadienne. Plus particulièrement, ces exigences visent le traçage de lignes de démarcation obligatoires des types et des concentrations de glaces et des dimensions des floes présentant un intérêt pour le navigateur.

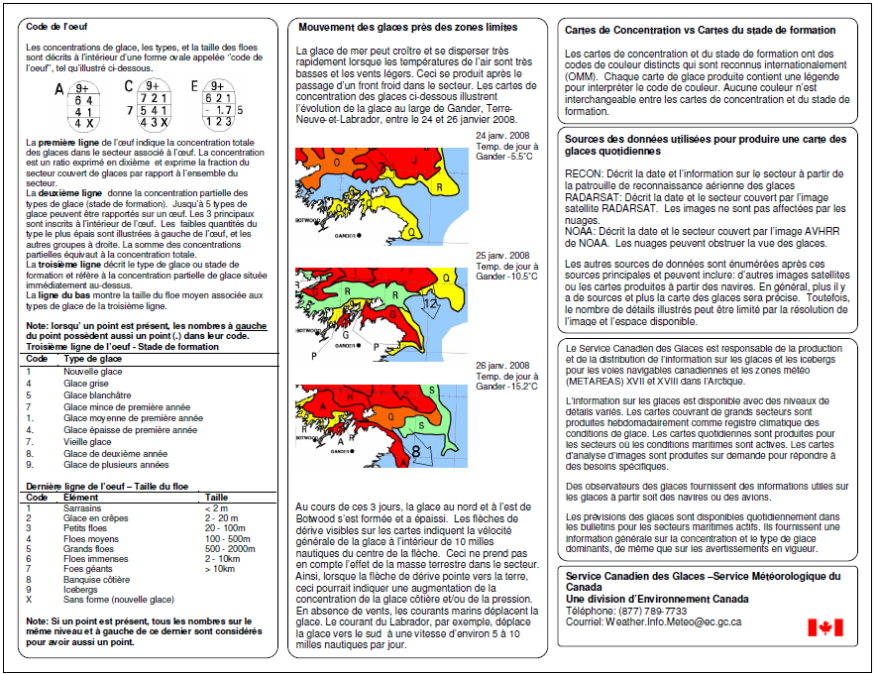

Le code de l'oeuf
est un des éléments essentiels à connaitre pour interpréter ces cartes.
Bibliographie : MANICE, Service Canadien des Glaces
